Scheda prodotto

Maggiori informazioni

Materiale	1.7131, Bronzo grafite
Trattamento	Cementazione + Tempra
Normativa	ISO 9448-4 DIN 9831
Utilizzo	Bussola serie europea con flangia in bronzo con inserti in grafite per accoppiamento con colonna di guida stampo. Viene fissata con viti sulla flangia. L'azione autolubrificante riduce la manutenzione.
Nota	Staffette e viti a richiesta.

D

• 19
• 20
• 24
• 25
• 30
• 32
• 38
• 40
• 48
• 50
• 60
• 63

D1

• 32
• 40
• 48
• 58
• 70
• 85

L

• 45
• 55
• 62
• 67
• 89

D2

• 50
• 63
• 72
• 85
• 104
• 120

D3

• 40
• 50
• 58
• 70
• 86
• 100

D4

• 4,5
• 5,5
• 6,6
• 9

L1

• 30
• 37
• 47

L2

• 15
• 25
• 30
• 42

K

• 18
• 23
• 28
• 33
• 38
• 46

T

• 4,6
• 5,7
• 6,8
• 9

Tipo

• BG

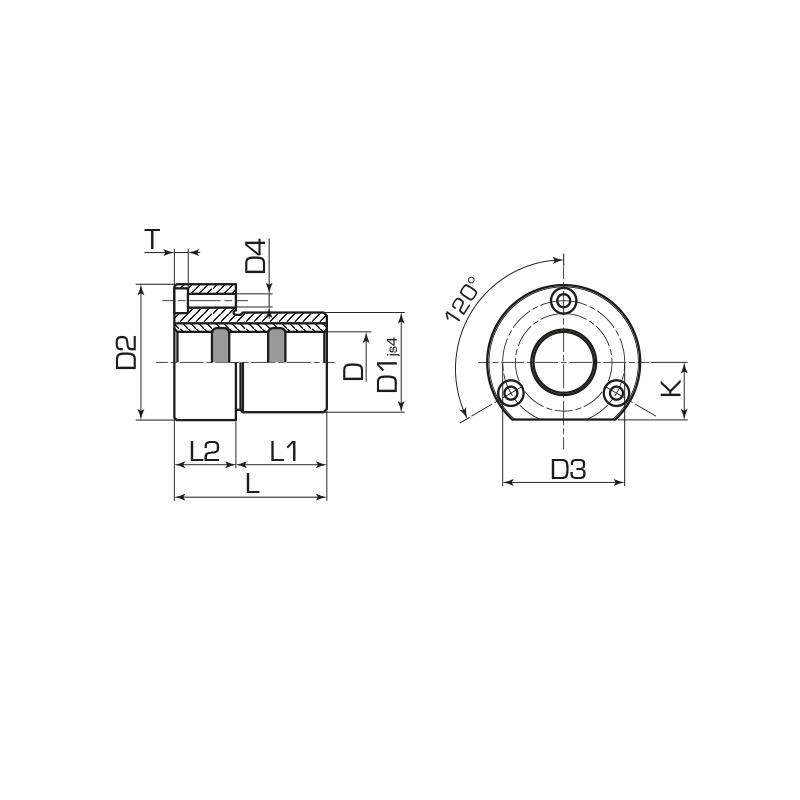

	Quantità	Codice	D	D1	L	D2	D3	D4	L1	L2	K	T	Tipo
		R0257-04-0001	19	32	45	50	40	4,5	30	15	18	4,6	BG
		R0257-04-0002	20	32	45	50	40	4,5	30	15	18	4,6	BG
		R0257-04-0003	24	40	55	63	50	5,5	30	25	23	5,7	BG
		R0257-04-0004	25	40	55	63	50	5,5	30	25	23	5,7	BG
		R0257-04-0005	30	48	62	72	58	5,5	37	25	28	5,7	BG
		R0257-04-0006	32	48	62	72	58	5,5	37	25	28	5,7	BG
		R0257-04-0007	38	58	67	85	70	6,6	37	30	33	6,8	BG
		R0257-04-0008	40	58	67	85	70	6,6	37	30	33	6,8	BG
		R0257-04-0009	48	70	89	104	86	9	47	42	38	9	BG
		R0257-04-0010	50	70	89	104	86	9	47	42	38	9	BG
		R0257-04-0011	60	85	89	120	100	9	47	42	46	9	BG
		R0257-04-0012	63	85	89	120	100	9	47	42	46	9	BG
